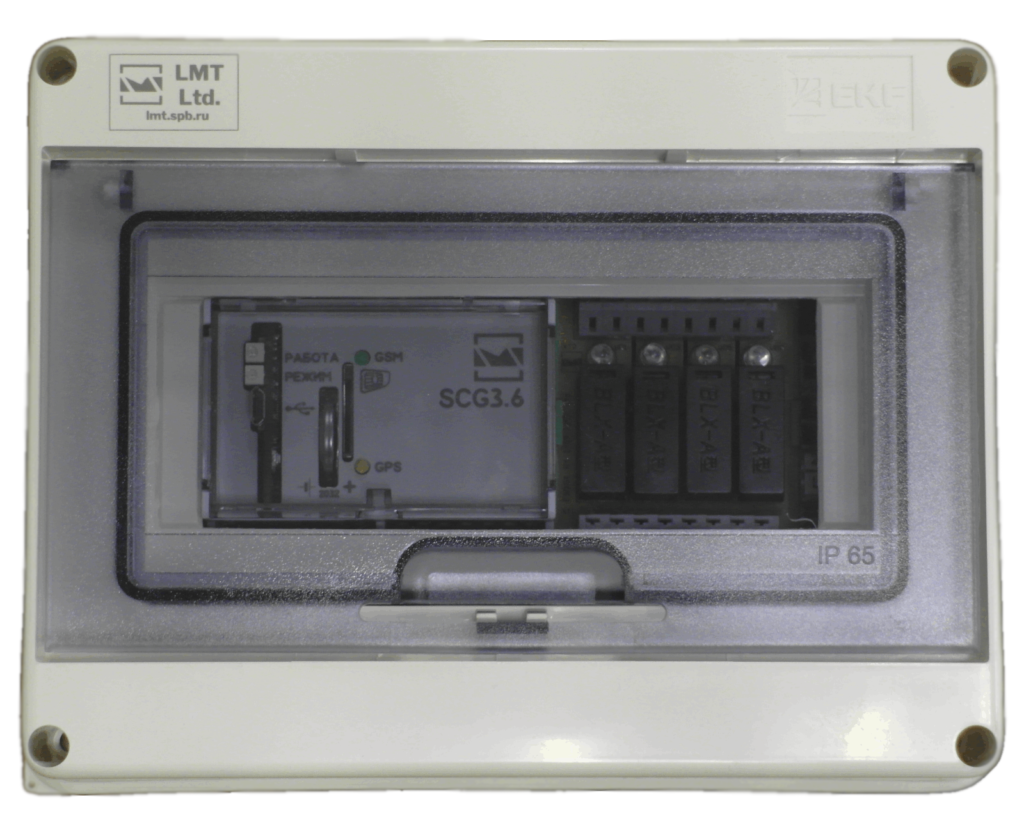

Контроллер SPC-3ML1 предназначен для использования в составе автоматизированной системы управления наружным освещением «Луч-2М» в качестве контроллера пункта включения.
Реализует функции «большого» контроллера SPC-3M1 в компактном корпусе с меньшим числом входов.
- Основная функция – управление и контроль состояния линий питания светильников наружного освещения
- Режим работы – круглосуточный, непрерывный
- Является модернизированной версией контроллера SPC-3ML
Подключение к диспетчерской системе АСУНО «Луч-2М»
Диспетчерская система АСУНО «Луч-2М» позволяет выполнять удаленный мониторинг пункта включения, управление режимами работы и конфигурирование.
Каналы подключения к диспетчерской системе (могут использоваться оба канала в режиме резервирования):
- беспроводной канал GPRS/LTE (зависит от исполнения)
- проводной канал Ethernet
Поддерживается подключение фотореле EDLC-1.
Каналы ввода-вывода
| № | Каналы ввода-вывода SPC-3ML1 | Количество |
|---|---|---|
| 1 | Релейные выходы 230 В, 6 А, 50 Гц для управления электромеханическими или тиристорными коммутаторами линий освещения | 2 шт. |
| 2 | Дискретные каналы ввода 230 В, 50 Гц для контроля напряжения силовых линий | 3 шт. |
| 3 | Канал для подключения счетчика электроэнергии (RS-485 с внутренним питанием) | 1 шт. |
| 4 | Канал расширения (RS-485) | 1 шт. |
Параметры подключаемого электросчётчика
- Протоколы: Меркурий (Инкотекс), НЕВА (Тайпит), СПОДЭС
- Тип физического интерфейса: RS-485 с внутренним питанием
Прочие характеристики
- Питание: 230 В, 50 Гц
- Тип корпуса: пластиковый шкаф IP65
- Габариты изделия: 205 x 160 x 90 мм
- Габариты изделия в упаковке: 215 x 170 x 100 мм
Техническая документация
Предоставляется по запросу.
